Что такое KNX

Пост обновлен авг. 7


Мировые масштабы ассоциации KNX

Справка

KNX — коммуникационная шина, широко используемая для автоматизации зданий.

Стандарт шины KNX стал развитием более ранней разработки EIB (аббр. от англ. European Installation Bus, рус. Европейская инсталляционная шина). EIB — устаревшее обозначение, но оно продолжает использоваться, особенно в Европе. Иногда используется обозначение EIB/KNX.

Продукция KNX распространялась под несколькими торговыми марками. Наиболее известны Instabus, ABB i-Bus, Tebis, Theben.


История

В феврале 1990 года была организована ассоциация EIBA со штаб-квартирой в г. Брюссель (Бельгия). Основателями ассоциации были компании Siemens, Gira, ABB, Berker, Jung и другие — всего 15 компаний. Задачи ассоциации: продвигать на рынке саму технологию, следить за качеством и совместимостью оборудования, производимого её членами, и подготавливать программы обучения специалистов. Через несколько лет уже около 100 европейских и мировых компаний предлагали сертифицированное оборудование под логотипом EIB. Участники ассоциации контролировали до 80 % европейского рынка инсталляционных устройств. К середине 2000 года в мире было установлено более 10 миллионов устройств EIB.

В мае 1999 произошло объединение трех европейских ассоциаций автоматизации зданий в одну, которая со временем получила окончательное название «Ассоциация KNX». Произошло и слияние трех технологий: EIB, EHS (European Home System) и Batibus. По мнению различных экспертов, в стандарте KNX до 80-90 % составляет технология EIB. Это объединение — результат общей интеграции в Европе. Главенство EIBА не скрывалось всеми участниками, именно поэтому многие специалисты до сих пор предпочитают говорить о EIB/KNX. В конце 2003 года технология была утверждена как европейский стандарт EN 50090, а в 2006 году — как международный стандарт ISO/IEC 14543.

Википедия


Комфорт

В современном мире, каждый человек ожидает большего удобства и комфорта, как у

себя дома так и на работе. Именно поэтому,

так необходимо чтобы системами для управления комфорта можно было бы управлять

легко и непринужденно, облегчая повседневные задачи.


Гибкость

Современные здания будут стоять не вечно,

но в течение довольно длительного срока.

Поэтому очень неплохо, когда их техническое

оборудование обладает гибкостью, позволяющей легко, быстро и с минимальными

затратами адаптировать его под вновь возникающие требования.


Экономичность

Интеллектуальная организация всех инженерных систем здания позволяет избежать

ненужного потребления электроэнергии и

навсегда сократить эксплуатационные расходы. Возможность расширения модульной

системы KNX гарантирует экономичность

созданных на заказ решений в долгосрочной

перспективе.


Защита и безопасность

Чтобы люди чувствовали себя настолько

безопасно, насколько возможно, система

автоматизации должна быстро и разумно реагировать на критические ситуации в любое

время. Неважно, кипит ли в здании работа

или стоит полное умиротворение.



Экосистема KNX глазами Schneider Electric

KNX обеспечивает впечатляющую гибкость и экономичность. Возводите ли вы новый дом или ремонтируете старое здание, в частных домах, офисах, гостиницах или общественных зданиях – расширяемые системы KNX снова и снова легко адаптируются под новые задачи.


Низкие эксплуатационные расходы

Система KNX в долгосрочной перспективе позволяет уменьшить эксплуатационные расходы на содержание здания, хотя бы благодаря тому, что включает системы вентиляции, отопления и освещения именно тогда когда, когда они нужны.

Управление системой полностью автоматизировано с помощью временных расписаний и датчиков движения и присутствия, что позволяет значительно сократить расход электроэнергии в офисных и общественных зданиях.


Гибкость и масштабируемость

Изменение назначения системы KNX не требует никаких усилий.

Она в любой момент может быть адаптирована и модифицирована под текущие или грядущие задачи. Дополнительные компоненты легко подключаются к существующим шинам, без какой-либо сложной монтажной работы.


Неотъемлемой частью традиционной электросети является заблаговременное определение того и как будут управляться системы здания.

Гибкость сети KNX основана на изменении и расширении любых функций в

любое время. Двухпроводная шина, проложена, параллельно с сетью электропитания 220 В, объединяет электроприборы и системы здания. По этой же шине осуществляется передача управляющих сигналов. Это возможно благодаря

высоким скоростям передачи и исключительной устойчивости к помехам.

Все компоненты системы KNX объединены между собой шиной, что позволяет им обмениваться данными. Функционирование отдельных устройств определяется проектом и может быть изменено или скорректировано в любое время.


Сильной стороной системы KNX является возможность программировать различные

сцены, в которые может быть вовлечено любое количество устройств.

При нажатии кнопки она отсылает телеграмму всем исполнительным устройствам.

Они анализируют эту телеграмму, включают отдельные нагрузки чтобы выполнить заложенное действие - например, приглушают на 50% освещение, опускают жалюзи и экран, запускают систему кондиционирования.

После того, как все покинут конференц зал, программа сцены «никого нет» выключит

свет, снизит температуру до предустановленного значения «режим ожидания», или

расположит жалюзи надлежащим образом. При установке датчиков присутствия KNX,

эти действия могут быть выполнены автоматически. Датчик присутствия автоматически выключит все нагрузки, как только в помещении никого не останется, даже если

запущенная сцена не была отключена.


Сравнение схем
Принцип управления системами


Проектирование

Система KNX характеризуется высокой степенью гибкости проектирования. Можно выбирать продукцию различных производителей в соответствии со стандартом KNX. Рабочие параметры и функции систем задаются с помощью программного обеспечения. Кроме того, обеспечивается взаимная связь приложений

различных функций здания. Не пересматривая общий план и не перекладывая проводку заново, можно вносить изменения и расширять систему. Модифицировать

существующие системы можно спустя годы, поскольку KNX гарантирует полную совместимость существующих и будущих устройств. Стандарт KNX позволяет работать с широким спектром оборудования – от простых электроустановок до сложных

систем автоматизации здания.

Выбираются наиболее подходящие компоненты и программные приложения.

На этапе проектирования выбирается топология шинной системы и определяются

системные устройства, необходимые для построения сети KNX. Кроме того, на данном этапе осуществляется проектирование с использованием программного инструмента #ETS на основе технического задания.


Системы здания под управлением KNX

Освещение

– Включение и отключение света

– Регулирование светового потока

– Поддержание постоянной освещенности помещения

– Автоматическое освещение

– Световые сцены

– Регулирование с помощью сигнала 1 - 10 В

– Управление с помощью интерфейса цифрового

управления освещением DALI (Digital Addressable

Lighting Interface)

– RGB-управление (цветовое управление «красный-зеленый-синий»)

Управление освещением

Управление микроклиматом

– Регулирование температуры воздуха в помещении

– Управление микроклиматом

– Вентиляция

– Управление фанкойлами

– Мониторинг окон


Управление микроклиматом

Управление рольставнями, окнами и жалюзи

– Управление рольставнями и окнами

– Управление жалюзи с регулированием

положения створок

– Управление затенением

– Управление шторами и роликовыми шторками

– SMI-интерфейс управления двигателем

(Standard Motor Interface)


Управление шторами и жалюзи

Системы наблюдения и защита людей

– Защита людей и зданий

– Мониторинг дверей и окон

– Пожарная и дымовая сигнализация

– Сигнализация опасности и несанкционированного

проникновения

– Техническая сигнализация

– Аварийная сигнализация

– Имитация присутствия людей

– Аварийное освещение


Охранные системы KNX

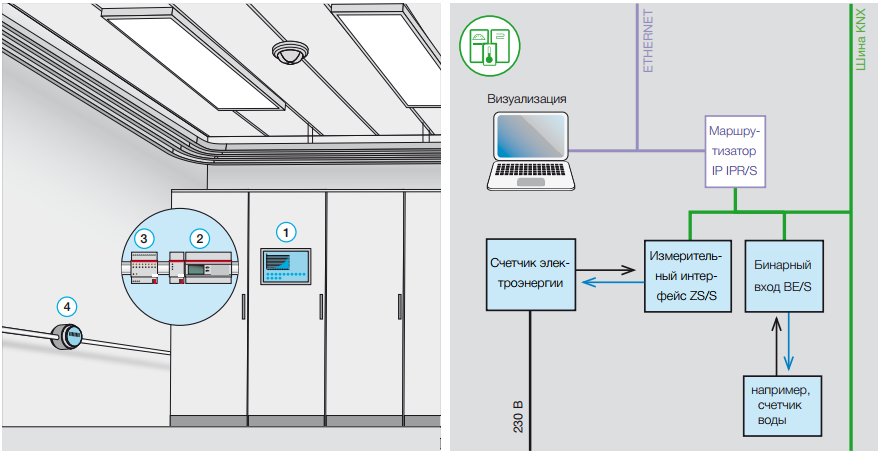

Мониторинг и оптимизация энергопотребления

– Мониторинг энергопотребления

– Управление освещением в соответствии с текущими требованиями

– Экономичное управление микроклиматом

– Контроль температуры воздуха в помещении

– Управление регулирующими клапанами систем


Учёт и экономия энергии

Традиционное планирование и электромонтаж:

если вносимые изменения не согласуются с принятой концепцией, необходимо изменение электромонтажных схем и чертежей вплоть до их полного пересмотра.

В результате, электромонтажные работы приостанавливаются, возможно придется

перекладывать электропроводку. И чем больше степень выполнения монтажных работ, тем труднее включить новые устройства к имеющуюся систему.

В таких случаях монтаж и интеграция обычных элементов коммутации

и управления становится трудной и дорогостоящей задачей.

Планирование и электромонтаж с использованием KNX:

функциональные изменения или дополнительные устройства попросту добавляются к существующей системе.

В зависимости от выдвигаемых требований, дополнительные работы могут ограничиваться лишь изменением параметров в ETS-проекте или выполнением

дополнительных соединений в распределительном щите.

В любом случае, четкая и наглядная структура монтажа при выполнении шинных соединений и подключении нагрузки упрощает любые изменения.
